Mitsubishi Zubadan Wärmepumpen-Set 1.12 Split-System 8 KW Mit Hydromodul

Produktinformationen „Mitsubishi Zubadan Wärmepumpen-Set 1.12 Split-System 8 kW mit Hydromodul“

Energieeffizienzlasse: A+++

Die Bedienung des Wärmepumpensystems erweist sich dabei als sehr benutzerfreundlich und die Regelung als intuitiv und selbsterklärend. Der Wärmepumpenmanager regelt bis zu zwei Heizkreise und optimiert die Zusammenarbeit im bivalenten Betrieb – beispielsweise mit einem Gasheizkessel.

Ecodan Luft-/Wasser-Wärmepumpen sind die überzeugende Lösung für alle, die schnell und unkompliziert in regenerative Energie einsteigen wollen: Sie vereinen innovative Technologie mit einfacher Handhabung und absoluter Zuverlässigkeit.

Vorteile von den neuen Außengeräten von Mitsubishi:

Besonders niedrige Schallleistungspegel-Werte – Keine Tonalität

Hohe Effizienz / Höherer COP – spart Energiekosten

BAFA Förderung bei Neubau und bei Sanierung möglich

Modernes Designs des Außengeräts

Drehstromanschluss

Verbesserter Kondensatablauf

Vorteile der Wärmepumpe mit Hydromodul:

Energie-Monitoring durch integrierte Wärmemengenerfassung

Geringer Platzbedarf

Intuitiv bedienbare Wärmepumpen-Regelung

Einfache Integration von weiteren Anlagekomponenten (z.B. Speichern, Pumpengruppen) möglich

Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe

Vereinfachte Installation und Service durch den Einsatz der SD-Karte

Garantierter Einsatzbereich der Außengeräte bis –28 °C und volle Heizleistung bis –15°C, bei 55° C Vorlauftemperatur durch Zubadan Technologie

Maximale Vorlauftemperatur 60°C mit Kältemittel R32

Innengeräte mit Hocheffizienzpumpe, Sicherheitsventil, Entlüfter und Manometer

Integrierter Wärmepumpenregler FTC6 mit Klartext-Grafik-Display

2 separat regelbare Heizkreise

Bivalente Einbindung

Zweiter Wärmeerzeuger sowie Anlagenmonitoring/-konfiguration über SD-Karten-Funktion

Die Wärmepumpe ist für den Einsatz in Heizungssystemen mit hohen Vorlauftemperaturen geeignet (Radiatoren bzw. Heizkörper) sowohl auch für den Einsatz in Heizungssystemen mit niedrigen Vorlauftemperaturen (Flächenheizung)

Steuerung der Wärmepumpe über Smartphones, Tablet-computer oder Pcs ist möglich siehe dazu unten bei Empfohlenes Zubehör

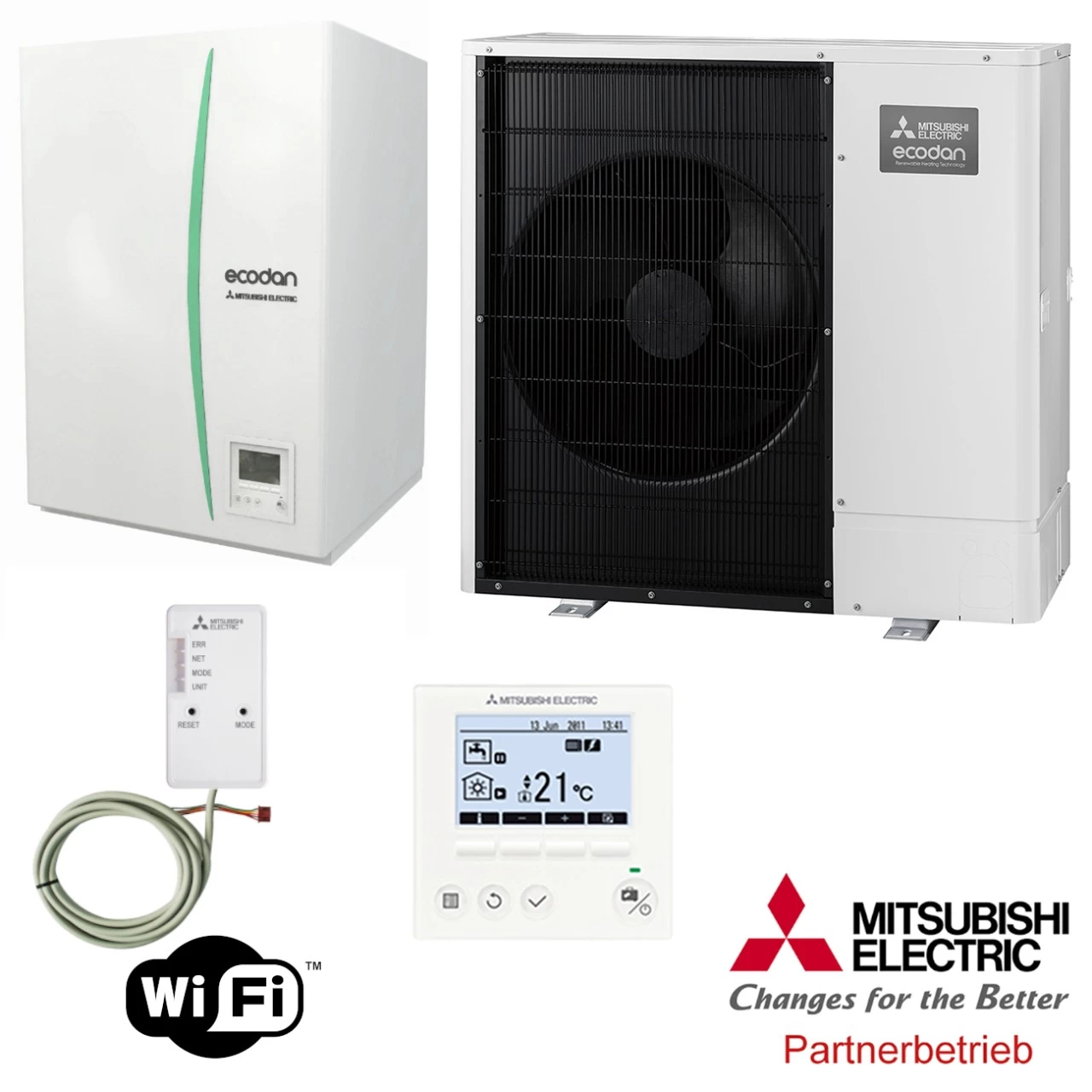

Lieferumfang:

1. Mitsubishi Zubadan Split Wärmepumpe 8 kW PUD-SHWM80YAA

2. Hydromodul EHSD-YM9D

Technische Daten:

1. Mitsubishi Zubadan Split Wärmepumpe 8 kW PUD-SHWM80YAA

• Energieeffizienzlasse (Raumheizung bei 55 °C): A++
• Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 134 % A++
• Niedertemperaturanwendung (35°C) Jahresbedingte Energie Effizienz  Raumheizung n/s 179 % A+++
• Nenn-Heizleistung: 8 kW
• Wärmeleistung bei -15°C / W35 8,8 kW
• Heizleistungsbereich min – max  (A2/W35): 3,1 – 9,5 kW
• Schallleistungspegel: 56 dB
• Schalldruckpegel db (A) 42
• Max. Vorlauftemperatur: 60 C°
• Einsatzbereich Heizbetrieb (Außengerät): –28 ~ + 24 C°

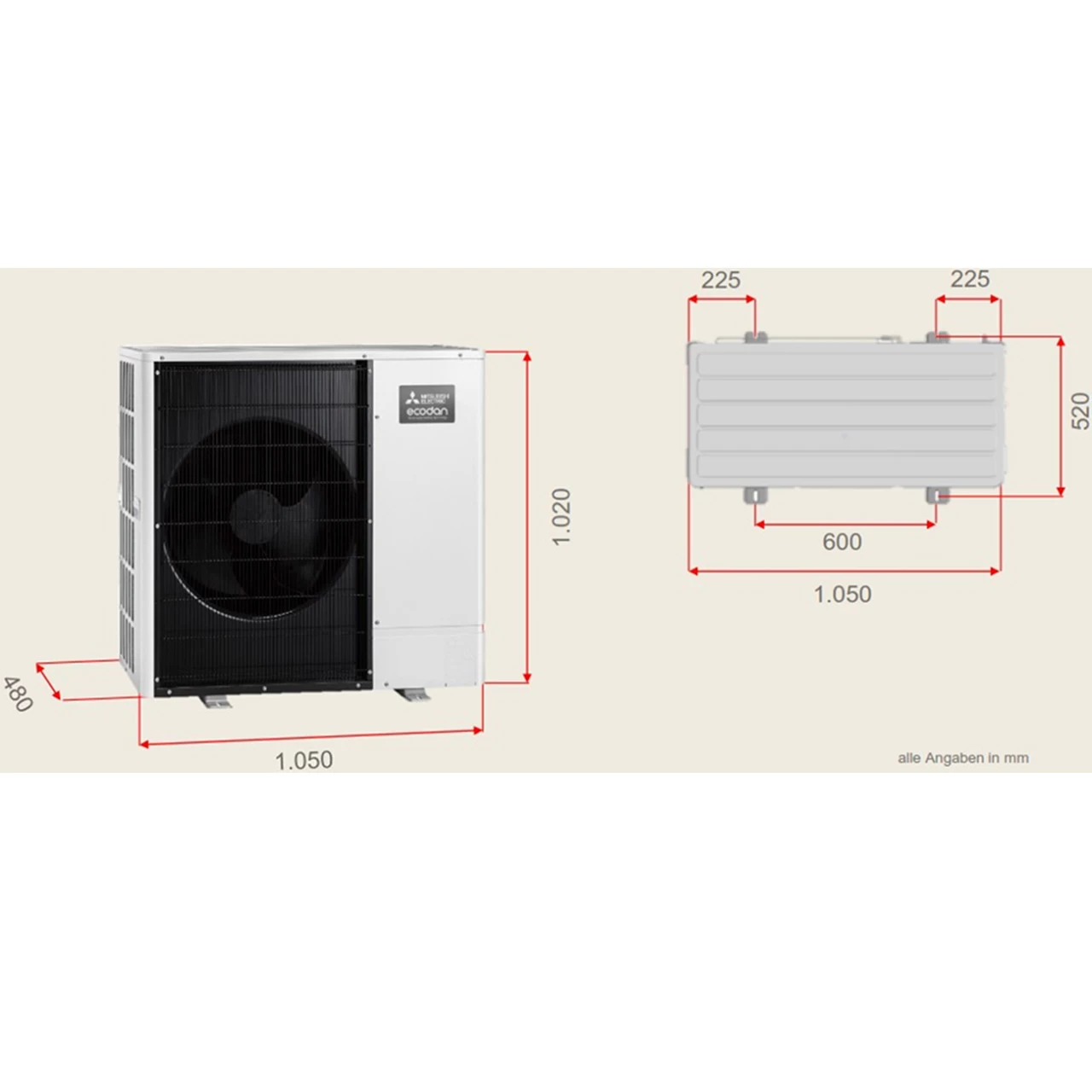

• Abmessungen Außengerät: Höhe: 102 cm x Breite 105 cm x Tiefe: 48 cm
• Gewicht Außengerät: 115 kg
• Kältemittel: R32
• Kältetechnische Anschlüsse Ø: fl. 6,35 mm / s. 12,7 mm
• Kältemitteltyp: R32, Füllmenge Min. 1,4 kg – Max. 1,7 kg, WP/CO²-Äquivalent (t/CO²-Äquivalent max. (t) 675/0,945 / 1.475)
• Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz

2. Hydromodul EHSD-YM9D

• Ausführung: Für Split Wärmepumpen

• Betriebsart: Heizen

• Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A)

• Abmessungen: Höhe: 80 cm x Breite: 53 cm x Tiefe: 36 cm

• Gewicht: 44 kg

• Max. Vorlauftemperatur: 60 C°

• Leistung E-Heizstab: 3 / 6  / 9 kW

• Integrierter Wärmepumpenregler FTC6

• Anschluss Heizung VL/RL: 28 x 1 mm

• Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)

Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.

Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.

Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.

Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

Wir sind nach dem aktuellen Verpackungsgesetz gemäß § 15 Abs. 1 S. 1 VerpackG dazu verpflichtet, folgende Verpackungsmaterialien von Endverbrauchern auf Wunsch unentgeltlich zurückzunehmen:

Transportverpackungen, wie etwa Paletten, Großverpackungen, etc., Verkaufs- und Umverpackungen, die nach Gebrauch typischerweise nicht bei privaten Endverbrauchern als Abfall anfallen, Verkaufs- und Umverpackungen, für die wegen Systemunverträglichkeit nach § 7 Absatz 5 eine Systembeteiligung nicht möglich ist, und Verkaufsverpackungen schadstoffhaltiger Füllgüter oder Mehrwegverpackungen.

Bei Lieferung des Produktes wird entsprechendes Verpackungsmaterial verwendet, dieses nehmen wir unentgeltlich zurück. Wir stellen damit die Rückführung des Verpackungsmaterials in den Verwertungskreislauf sicher. Durch die Aufklärung über die Rückgabemöglichkeiten sollen bessere Ergebnisse bei der Rückführung von Verpackungen erzielt werden und ein Beitrag zur Erfüllung der europäischen Verwertungsziele nach der EU-Richtlinie 94/62/EG sichergestellt werden.

Sie können das Verpackungsmaterial als Endverbraucher am Ort der tatsächlichen Übergabe oder in dessen unmittelbarer Nähe abgeben.
