Mitsubishi Wärmepumpen-Set 7.22 Power Inverter 6kW Monoblock

Produktinformationen „Mitsubishi Wärmepumpen-Set 7.22 Power Inverter 6kW Monoblock“

Power Inverter mit Hydromodul bzw. Speichermodul (Heizen/Kühlen) Monoblock-System

Nutzen

• Großer Einsatzbereich des Außengerätes bis –20°C Außentemperatur (-25°C bei PUZ-WM112YAA)

• Einfache Auslegung für monovalente oder monoenergetische Betriebsweise

• Hoher Warmwasserkomfort und kostensparende Warmwasserbereitung

• Einfache Systemkonfiguration/-überwachung durch SD-Karte (Lieferumfang)

• Einfache Aufstellung und platzsparende Installation im Hauswirtschaftsraum

• Flexible Anpassung der Regelung an unterschiedliche Systemanforderungen

• Höherer Komfort und bessere Effizienz durch optimale Raumtemperatur

• Angenehmes Raumklima durch effiziente Kühlung im Sommer

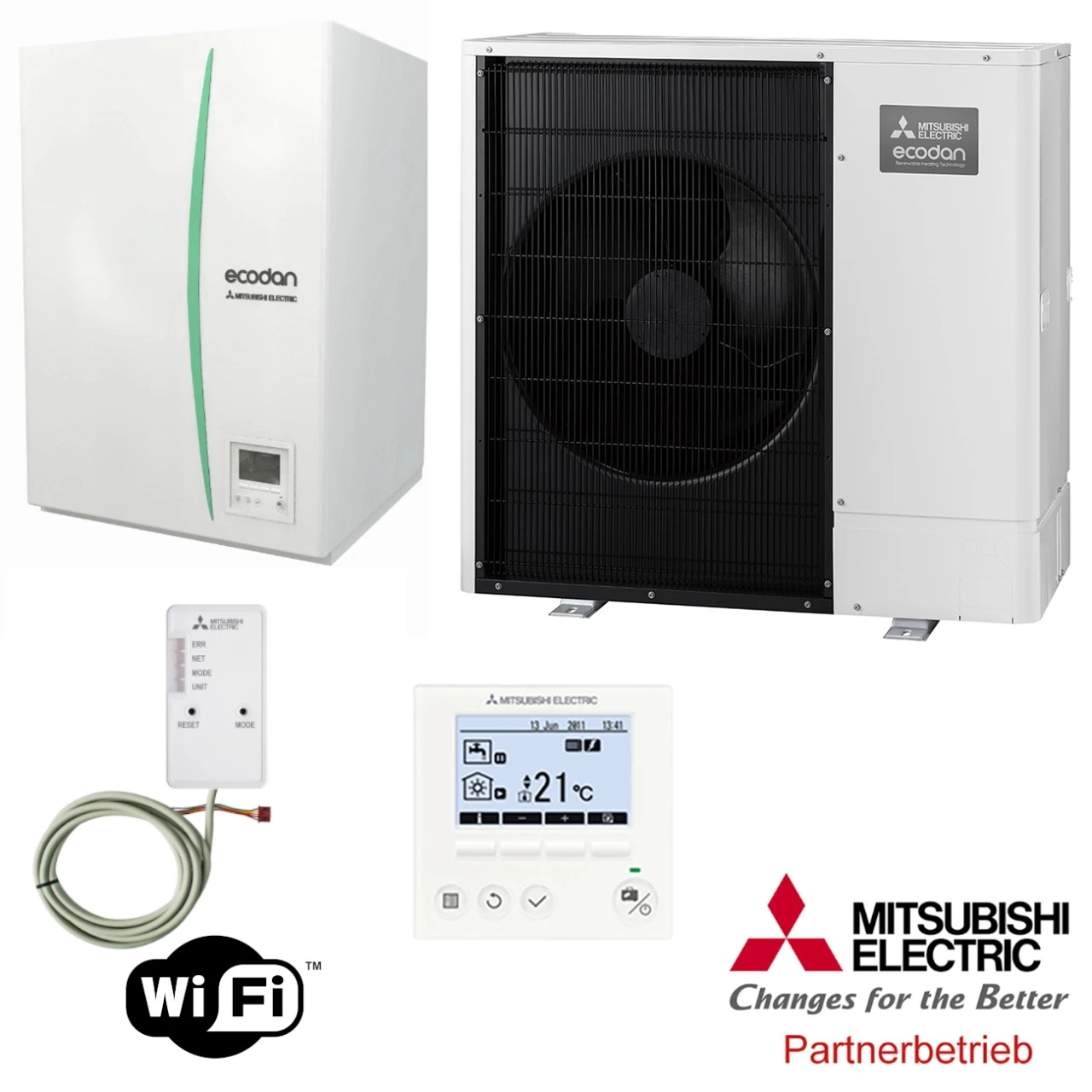

Set Bestehend aus (Lieferumfang):

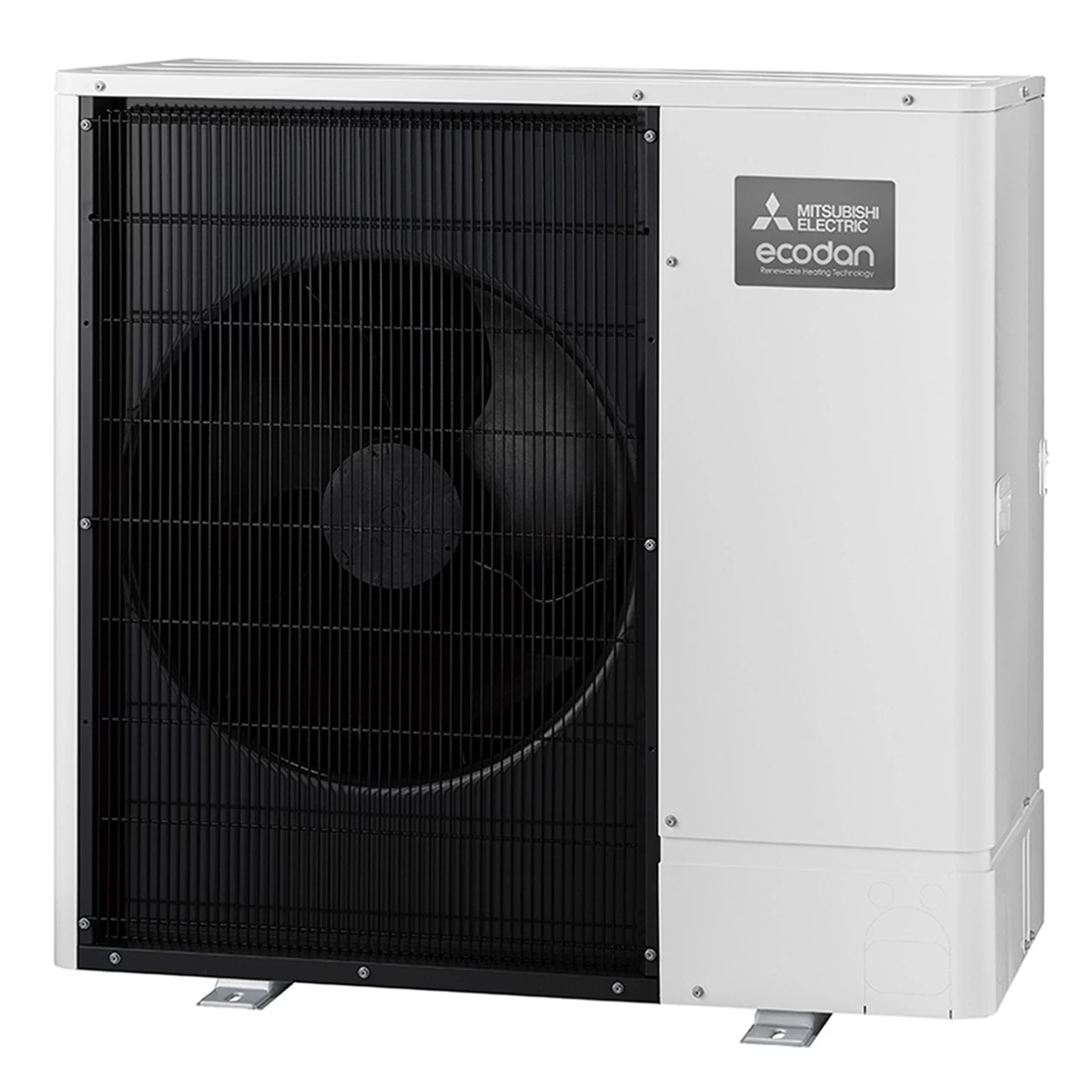

1. Mitsubishi Power Inverter Monoblock (Heizen/Kühlen) PUZ-WM60VAA

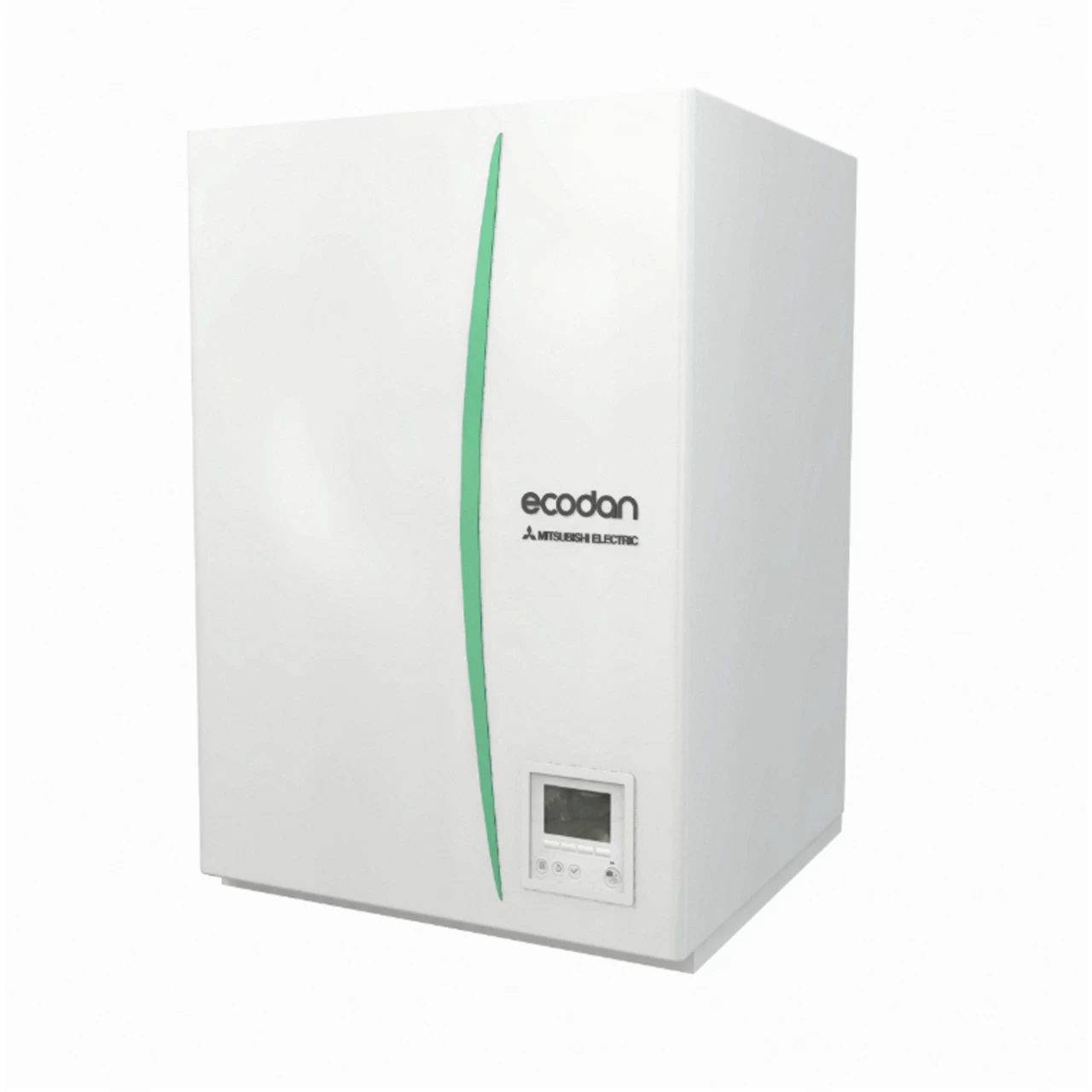

2. Hydromodul (Heizen/Kühlen) ERPX-YM9D



Beschreibung

Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung und Trinkwassererwärmung im kompakten System.

Optimal aufeinander abgestimmte Außen- und Innengeräte mit SG-Ready-Zertifizierung und höchster ErP-Effizienzklasse A+++ (Niedertemperaturanwendung).

Ideal geeignet für einfache Systeme in Neubau und Modernisierung. Schnelle Installation von Außen- und Innengerät.



Eigenschaft/Merkmale/Ausstattung

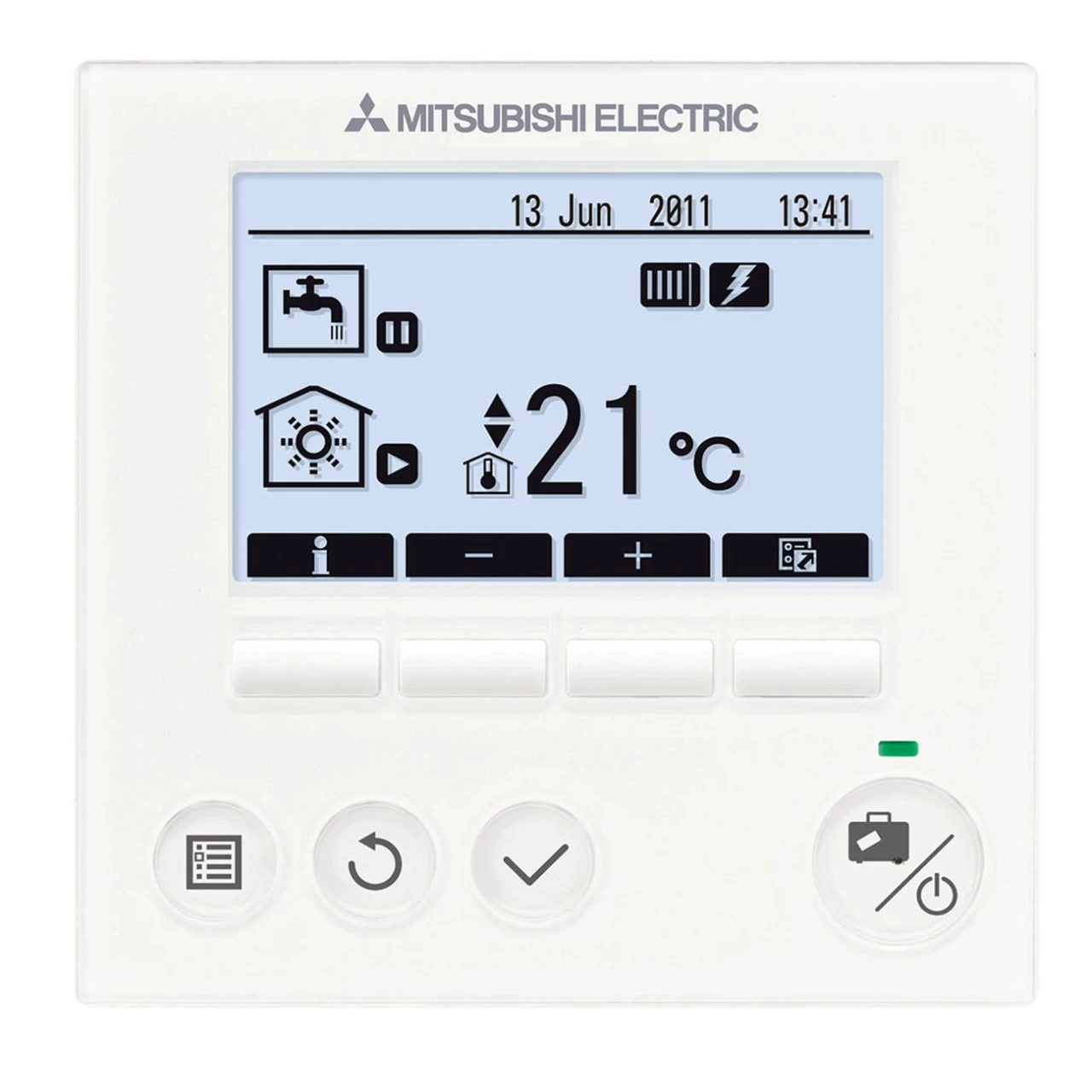

Leistungsgeregelter Verdichter (Inverter) mit zwei elektronischen Expansionsventilen sowie Power Receiver. Integrierter Wärmepumpenregler FTC6, externe Datenschnittstelle,

SD-Speicherkarte, Hocheffizienzpumpe, Elektroheizstab, Volumenstromsensor, Sicherheitsarmaturen, Manometer und Entlüfter. 2 Heizkreise separat regelbar (gemischt und/oder ungemischt), Einbindung Bivalent-Wärmeerzeuger.

Bei Kombinationen mit Speichermodul:

200- oder 300-Liter-Trinkwarmwasserspeicher (Edelstahl),

Trinkwarmwasser-Umschaltventil, Sicherheitsgruppe,

TWW-Plattenwärmetauscher und Speicherladepumpe.

Regelungsarten: Vorlauftemperatur, Heizkurve oder Raumtemperatur* (Autoadaption) wahlweise einstellbar R32



POWER INVERTER Vorteile

• Hohe Jahresarbeitszahl durch bedarfsgerechte Leistungsabgabe

• Max. Leistung und großer Einsatzbereich

• Max. Vorlauftemperatur 60°C und 55°C bei –15°C Außentemperatur

• Kompaktes Speichermodul mit anschlussfertigen Komponenten und geringem Platzbedarf

• Wahlweise Systemsteuerung per Internet-App MELCloud oder ModBus-Protokoll möglich

• Energie-Monitoring durch integrierte Wärmemengenerfassung

• Optimiertes Betriebsverhalten durch Auto-Adaptfunktion



 Technische Daten

Bezeichnung Set Wärmepumpen-Set 7.22

Heizbetrieb1

• Nenn-Wärmeleistung/COP (A2 /W35) kW 6,0
• Wärmeleistung (A-15 /W35) kW 5,3
• Leistungsbereich min./max. (A2 /W35) 3,4 – 7,1
• Mitteltemperaturanwendung (55 °C)2 Jahreszeitbedingte Energieeffizienz % Raumheizung ηs 145
• Energieeffizienzklasse (A+++ bis D) A++
• Niedertemperaturanwendung (35 °C)2
• Jahreszeitbedingte Energieeffizienz % Raumheizung ηs 197
• Energieeffizienzklasse (A+++ bis D) A+++

Kühlbetrieb

• Kühlleistung/ EER (A35 /W7) kW/- 6,0/ 3,3
• Kühlleistung/ EER (A35 /W18) kW/- 6,0 / 4,45
• Außengerätetyp PUZ-WM60VAA
• Abmessungen Außengerät (mm) B/ T /H 1050 / 480 / 1020
• Einsatzbereich Heizbetrieb °C -20 ~ +24
• Einsatzbereich Kühlbetrieb °C +10 +46
• Schallleistungspegel [EN12102] dB(A) 58
• Schalldruckpegel3 dB(A) 45
• Gewicht kg 98
• Spannungsversorgung Phase | V | Hz 1 | 230 | 50 1 |
• Kältemitteltyp/-menge (kg) / max. Menge (kg) WP / CO2 -Äquivalent (t) / CO2 -Äquivalent max. (t) R32 / 2,2 / 2,2 675 / 1,485 / 1,485

Innengerätetyp ERPX-YM9D

• Abmessungen (mm) B/ T /H 530 / 360 / 800
• Schallleistungspegel [EN12102] dB(A) 40
• Max. Vorlauftemperatur °C 60
• Gewicht kg 39
• Spannungsversorgung Phase | V | Hz 3 | 400 | 50
• Leistung E-Heizstab kW 3 | 6 | 9
• Heizungstechnische Anschlüsse VL /RL Ø “ 28

 Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

Wir sind nach dem aktuellen Verpackungsgesetz gemäß § 15 Abs. 1 S. 1 VerpackG dazu verpflichtet, folgende Verpackungsmaterialien von Endverbrauchern auf Wunsch unentgeltlich zurückzunehmen:

Transportverpackungen, wie etwa Paletten, Großverpackungen, etc., Verkaufs- und Umverpackungen, die nach Gebrauch typischerweise nicht bei privaten Endverbrauchern als Abfall anfallen, Verkaufs- und Umverpackungen, für die wegen Systemunverträglichkeit nach § 7 Absatz 5 eine Systembeteiligung nicht möglich ist, und Verkaufsverpackungen schadstoffhaltiger Füllgüter oder Mehrwegverpackungen.

Bei Lieferung des Produktes wird entsprechendes Verpackungsmaterial verwendet, dieses nehmen wir unentgeltlich zurück. Wir stellen damit die Rückführung des Verpackungsmaterials in den Verwertungskreislauf sicher. Durch die Aufklärung über die Rückgabemöglichkeiten sollen bessere Ergebnisse bei der Rückführung von Verpackungen erzielt werden und ein Beitrag zur Erfüllung der europäischen Verwertungsziele nach der EU-Richtlinie 94/62/EG sichergestellt werden.

Sie können das Verpackungsmaterial als Endverbraucher am Ort der tatsächlichen Übergabe oder in dessen unmittelbarer Nähe abgeben.
