Funk-Temperatursensor Broko BL 220 TEMP

Produktinformationen „Funk-Temperatursensor Broko BL 220 TEMP“

Der Funk-Temperatursensor BL220TEMP (SG) ist eine Erweiterung unseres, von DIBt zertifizierten, modularen Funk-Steuersystems BL220F, das nach der Feuerungs-Verordnung überall dort eingesetzt werden muss, wo eine Lüftungsanlage (z.B. eine Dunstabzugshaube) und eine raum- luftabhängige Feuerstätte gemeinsam betrieben werden.

Der Funk-Temperatursensor BL220TEMP kann die Dunstabzugshaube auch bei geschlossenem Fenster frei geben. Die Voraussetzung dafür aber ist, dass die Feuerstätte nicht in Betrieb ist. Dieser Zustand wird durch Temperaturmessung im Rauchrohr ermittelt. Solange die Temperatur 40°C nicht übersteigt, sendet der Funk-Temperatursensor alle 10 Sekunden Freigabesignale an den Funkempfänger.

Der BL220TEMP ist eine Erweiterung von unserem, vom DIBt zugelassenen modularen Systems BL220F. Diese Kombination bietet nicht nur optimale Sicherheit, sondern auch angenehmen Komfort. Denn die Dunstabzugshaube kann entweder vom Fensterkontaktschalter oder vom Temperaturfühler Freischaltsignale empfangen und auswerten. Wird der Ofen nicht benutzt, was der Temperaturfühler über die Abgastemperatur im Rauchrohr feststellen kann (diese muss kleiner als 40°C sein), muss das Fenster nicht extra geöffnet werden, um die Dunstabzugshaube benutzen zu können.

Ist die gemessene Temperatur im Rauchrohr des Ofens jedoch größer als 40°C, wird das Senden der Freischaltsignale des BL220TEMP abgebrochen. Um die Dunstabzugshaube wieder benutzen zu können, muss dann das Fenster geöffnet werden, damit der Fenstersender wiederum Freischaltsignale sendet.

Mit dieser Funktionsweise kann die Abluftanlage in Zeiten, in denen der Ofen nicht benutzt wird, immer unabhängig vom geöffnetem Fenster in Betrieb genommen werden. Die Kombination aus Empfänger, Fenstersender und Temperaturfühler bietet in dieser Hinsicht also eine äußerst komfortable Lösung, die zusätzlich auch noch hilft Energie zu sparen, indem das Fenster nie unnötigerweise geöffnet werden muss und Wärme im Raum bleibt.

Für folgende, raumluftabhängige Feuerstätten in Verbindung mit einer Entlüftungsanlage ist der BL220TEMP als Sicherheitseinrichtung geeignet:

• Handbeschickte Feuerstätten nach
  • DIN EN 128151
  • DIN EN 132292
  • DIN EN 132403
• DIN EN 12815:2005-09 Herde für feste Brennstoffe – Anforderungen und Prüfungen
• DIN EN 13229:2005-10 Kamineinsätze einschließlich offene Kamine für feste Brennstoffe – Anforderungen und Prüfungen
• DIN EN 13240:2005-10 Raumheizer für feste Brennstoffe – Anforderungen und Prüfungen

Dabei wird vorausgesetzt, dass sowohl die Verbrennungsluftversorgung als auch die betriebs- und brandsichere Abführung der Abgase der gleichzeitig betriebenen raumluftabhängigen Feuerstätte unabhängig von der Fensterstellung des überwachten Fensters sichergestellt ist und der vom Hersteller der Feuerstätte empfohlene Brennstoff verwendet wird.

Die wichtigsten Vorteile

• Optimal zum Nachrüsten bestehender Systeme
• Einfache Montage (Montagematerial enthalten)
• Kein Energieverlust durch geöffnetes Fenster bei nichtbeheizter Feuerstätte
• Funktioniert mit allen Broko Funksystemen

Wichtig:

Die Installation des Funk-Temperatursensors BL220TEMP im Verbindungsstück der raumluftabhängigen Feuerstätte ist entsprechend der Herstellerangaben und in Abstimmung mit dem zuständigem Bezirksschornsteinfegermeister (BSM) vorzunehmen. Der Temperaturfühler muss so installiert werden, dass eine homogene Umströmung des Temperaturfühlers möglich ist. Der Temperaturfühler ist zwischen

1. Dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Abgasanlange (bei Heizgeräten ohne Nachheizfläche)
2. Dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Nachheizfläche (bei Heizgeräten mit Nachheizfläche) zu montieren.

Der Abstand des Installationspunktes des Temperaturfühlers zum Abgasstutzen der raumluftabhängigen Feuerstätte darf maximal 1,5m betragen. Bei Anordnung einer Nachheizfläche (Heizgaszug) ist der Temperaturfühler vor der Nachheizfläche anzuordnen.

Bei der Montage des Temperatursensors ist zu beachten, dass der Sender nicht hinter einer Verkleidung montiert wird, die eine Abschirmung der Funksignale zur Folge hat.

Der Funk-Temperatursensor BL220TEMP kann zusammen mit den Abluftsteuerungen BL220F, BL220FA und BL220Fi (auch BL200F, BL200FA) betrieben werden.

Zulassungen: CE, TÜV SÜD, DIBt

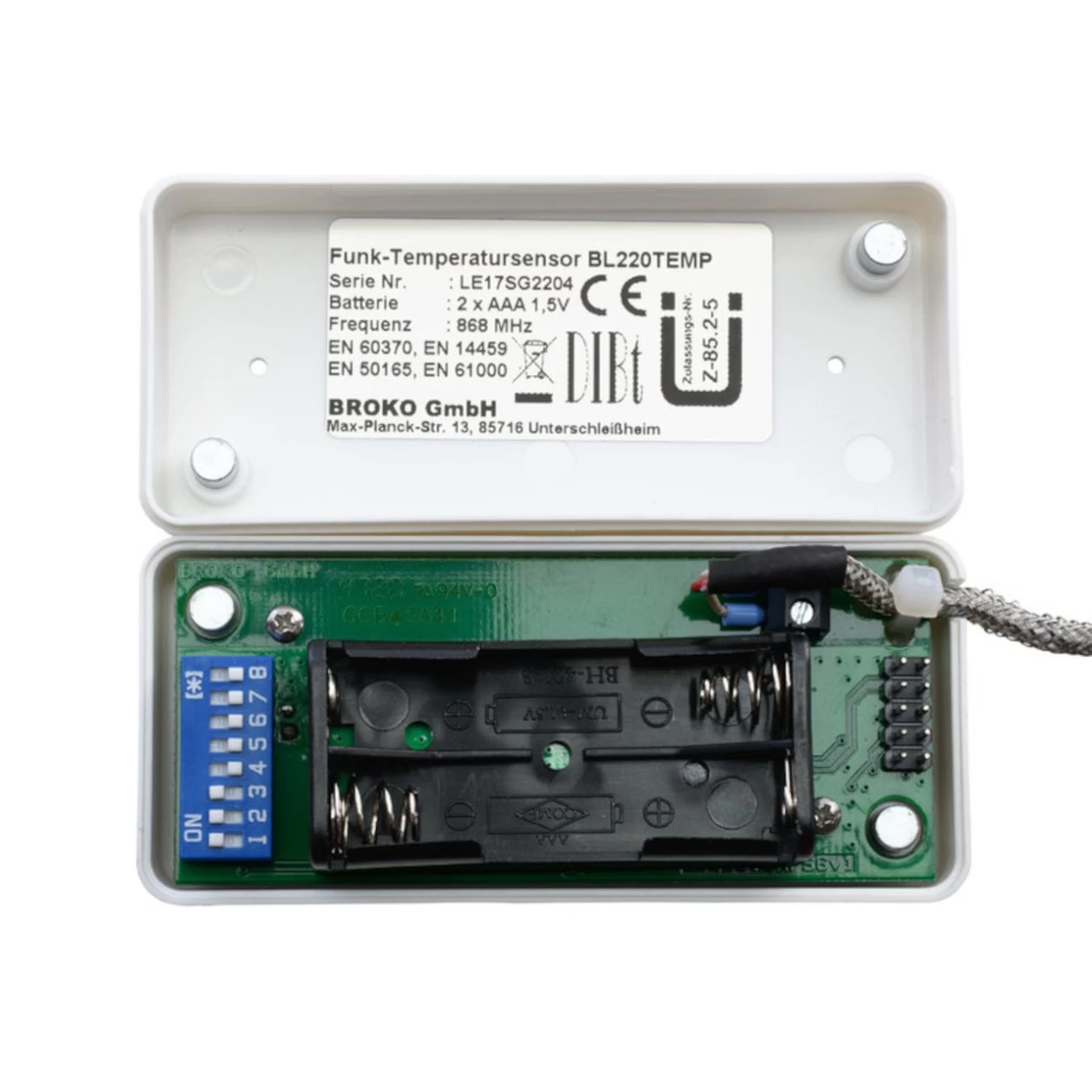

Technische Daten

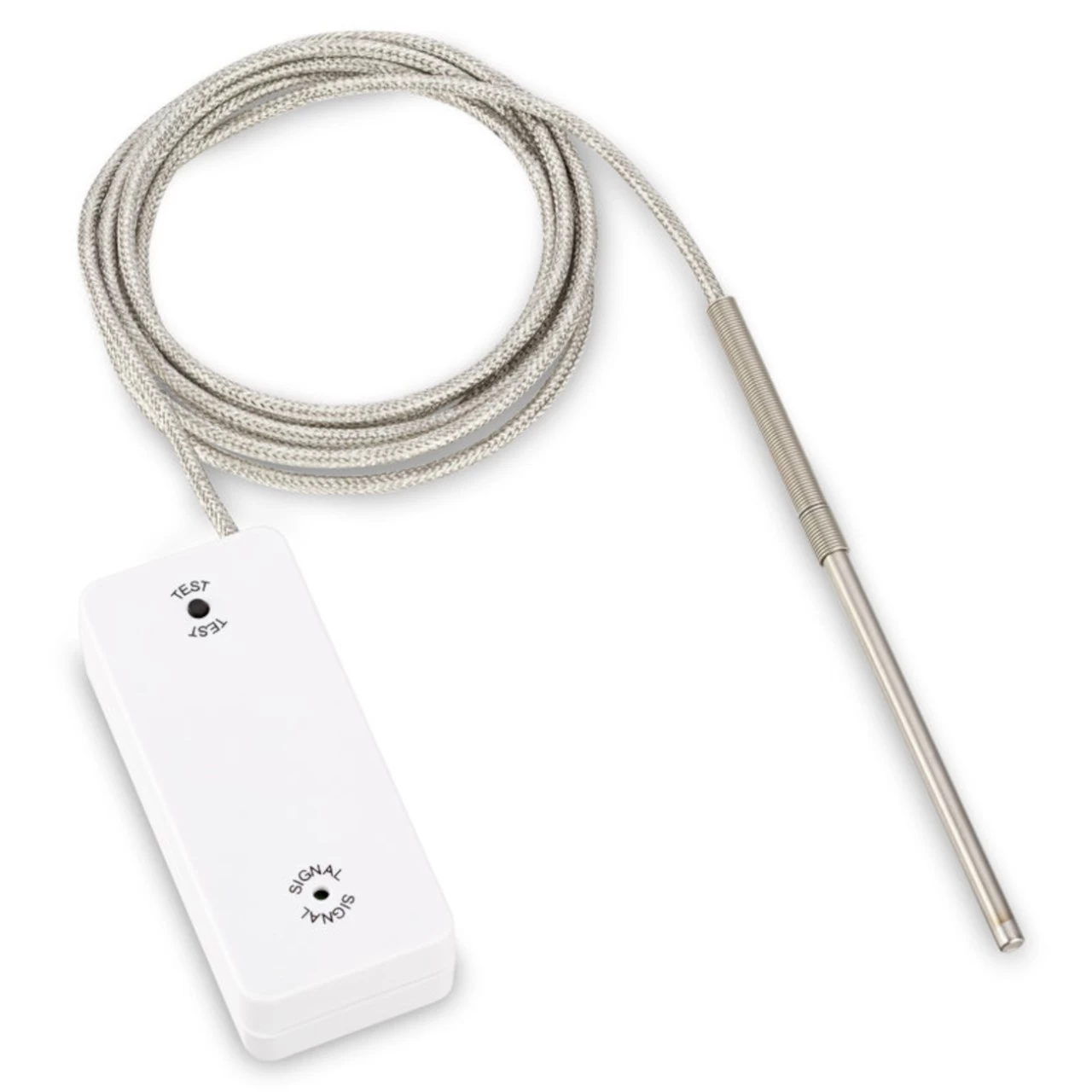

Temperaturfühler: Pt1000, Länge 2m, bei Bedarf verlängerbar (Klemmanschluß!)- bei zu großem Abstand zum Empfänger und/oder Trennwand

Temp. Bereich: – 50 bis 500°C (Sensor wird ins Rauchrohr integriert)

Funk-Sender: Frequenz 868 MHZ

Betriebsspannung: 3 V (2xAAA Batterie)

Abmessungen: 90 x 40 x 25mm(LxBxH)
